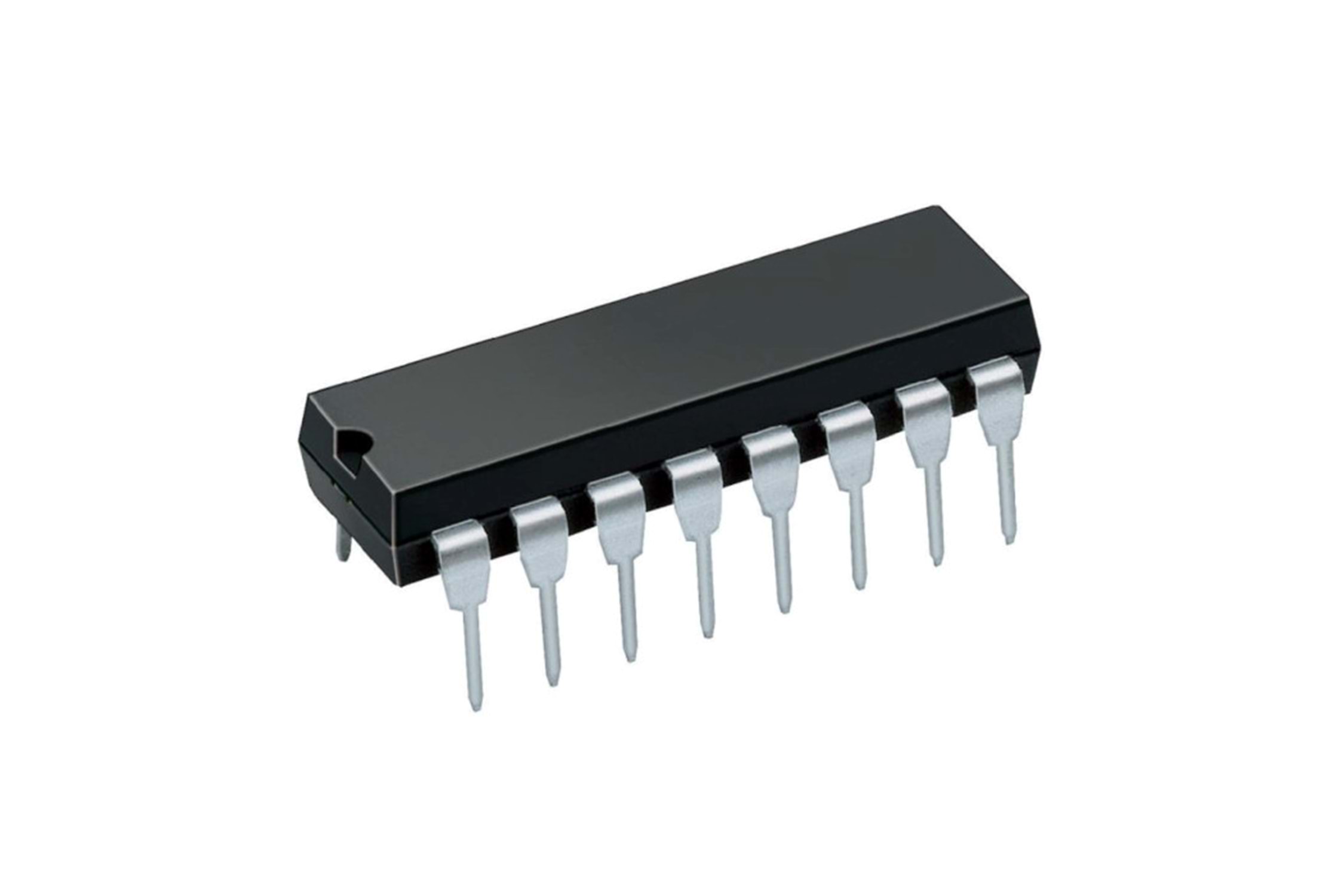

IC - KA3525A SMPS CONTROLLER DIP16 FSC

Kategori DC-DC Voltaj Kontrolörleri Üretici Firma ONS (FAIRCHILD) Paket Tipi TUBE Ürün Durumu OBSOLETE RoHS Durumu RoHS Belgeli Montaj Tipi THT Kılıf / Kasa DIP16 Besleme Voltajı 7 to 20 V Maksimum Frekans 430 kHz Çalışma Döngüsü 49 % Çalışma Sıcaklığı 0 °C ~ +70 °C Özellikler SMPS Controller KA3525A, SMPS (Anahtarlamalı Mod Güç Kaynağı) uygulamaları için tasarlanmış, yüksek performanslı, 8-35V çalışma aralığına ve 430kHz frekansa sahip, 16 pinli (DIP-16) bir PWM (Darbe Genişlik Modülasyonu) kontrol entegresidir. Voltaj referansı, hata yükseltici, yumuşak başlatma (soft-start) ve çift çıkışlı sürücü gibi tüm gerekli devreleri bünyesinde barındırır. KA3525A Temel Özellikleri ve Avantajları:Voltaj Aralığı: 8V ile 35V arası geniş besleme voltajı.Frekans: \(430\text{kHz}\)'e kadar osilatör frekansı.Çıkış Akımı: \(500\text{mA}\)'e kadar çıkış sürücü akımı (Sink/Source) ile güç MOSFET'lerini doğrudan sürebilir.Fonksiyonlar: Yumuşak başlatma (Soft-start) özelliği sayesinde devre açılışında akım sınırlaması yapar, düşük voltaj kilitleme (UVLO) ve ölü zaman (dead-time) kontrolü içerir.Kullanım Alanları: SMPS devreleri, DC-DC dönüştürücüler, motor kontrolörleri ve çeşitli güç kaynakları. KA3525A, özellikle köprü (bridge) ve itme-çekme (push-pull) tipi güç kaynağı tasarımlarında popülerdir
